Comment choisir votre carte mère correctement ?

Vous avez donc décidé de construire votre propre ordinateur, mais vous ne savez pas exactement par où commencer. Construire votre propre système informatique peut être une expérience passionnante, enrichissante et économe d’argent,

Dans le même temps, il peut souvent être déroutant et accablant pour certains. Après tout, personne ne veut gâcher sa toute nouvelle plate-forme compte tenu de leur coût !

Lire également : Quels sont les meilleurs processeurs pour ordinateur ?

De nombreuses pièces constituent un système informatique, et elles doivent toutes être compatibles les unes avec les autres pour fonctionner. Sinon, votre système peut ne pas fonctionner correctement ou même fonctionner du tout.

Dans cet article, nous allons discuter de la façon de vérifier toutes les pièces de votre PC et de nous assurer qu’elles sont toutes compatibles les unes avec les autres.

A lire également : Quelle config pour mine Bitcoin ?

CES 2020

Découvrez tous les discours liminaires, conférences de presse et présentations de produits de certaines des plus grandes marques de technologie.

En savoir plus

19%

Samsung SSD 860 EVO 2 To 2,5 SSD interne SATA III pouces (MZ-76E2T0B/AM) Découvrez cette offre incroyable sur ce Samsung SSD avec un énorme 43% de réduction ce Black Friday ! Acheter sur Amazon Compatibilité des pièces PC : par où commencer ?

En regardant ce qui constitue une liste de construction principale, nous aborderons chaque composant et discuterons de ce que vous devez savoir pour déterminer la compatibilité. Voici un bref aperçu de ce dont nous allons discuter :

  • Carte Mère
  • CPU (processeur)
  • GPU (carte graphique ou carte vidéo)
  • RAM
  • Disque dur/Disque de démarrage/Disques de stockage
  • Refroidissement (c.-à-d. ventilateurs)
  • Alimentation électrique
  • Cas (parfois appelé châssis)
  • Affichage/Moniteur

Cartes mères et processeurs (CPU)

Votre première décision est de décider quel processeur et carte mère vous serez aller avec. Ces deux composants vont de pair et sont le facteur déterminant qui détermine la compatibilité pour le reste de votre construction.

Mis à part la taille, beaucoup d’autres pièces ont une compatibilité plus large qu’un processeur, sauf si vous avez affaire à des modèles très anciens, ce facteur finit souvent par être la force motrice derrière toute votre construction.

Processeurs communs

Généralement, il y a deux lignes principales de processeur que vous choisirez pour un PC de jeu : la gamme Ryzen d’AMD et la gamme Core d’Intel.

La ligne Ryzen a été entièrement compatible en avant et en arrière pour un avenir prévisible (et elle vient juste de commencer en 2017, donc vous ne devriez pas avoir à vous inquiéter de ce changement inattendu à tout moment). Cependant, chaque nouvelle génération de processeurs Intel Core a besoin d’une nouvelle carte mère pour l’accompagner.

Alors que les processeurs Intel 8e et 9e générations utilisent le même socket LGA1151, ils nécessitent des cartes mères basées sur le chipset Intel série 300. Le de ce chipset ne sont pas rétrocompatibles avec les cartes mères basées sur les chipsets Intel série 200 ou 100.

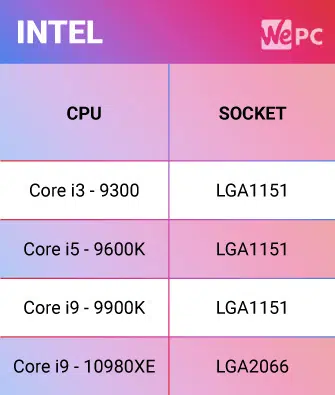

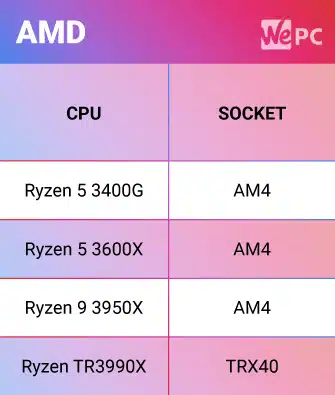

Douilles

Pour vous assurer que votre carte mère sera compatible, vous devrez regarder avec quel socket et chipset votre processeur est compatible.

Le socket fait référence à l’emplacement physique de la carte mère qui maintient votre processeur en place. Cela devrait être facile à déterminer en cherchant simplement la taille du socket pour le processeur et la carte mère que vous avez l’intention d’utiliser.

Si vous essayez de coupler un processeur avec le type de socket incorrect, vous pouvez ruiner le processeur et/ou la carte mère. Voici quelques exemples pour vous aider à savoir quoi chercher.

Chipsets

Ensuite, vous devez vous assurer que le chipset autorise les fonctionnalités que vous voulez. Les chipsets font partie de la carte mère et détermineront ses capacités.

Mettez clairement ; les chipsets ne sont que des ensembles de jetons. Au fur et à mesure que la technologie a progressé, certains opérations de carte mère qui ont besoin de leur propre puce réduite et intégrée avec d’autres puces, nous donnant le mot chipset.

Les processeurs prennent en charge plusieurs niveaux de chipsets, allant généralement des fonctionnalités de base sur une carte mère comme le chipset AMD Ryzen A320, qui ne permettra pas l’overclocking à des chipsets plus avancés, tels que l’AMD Ryzen X570, qui déverrouille l’overclocking complet et plus encore.

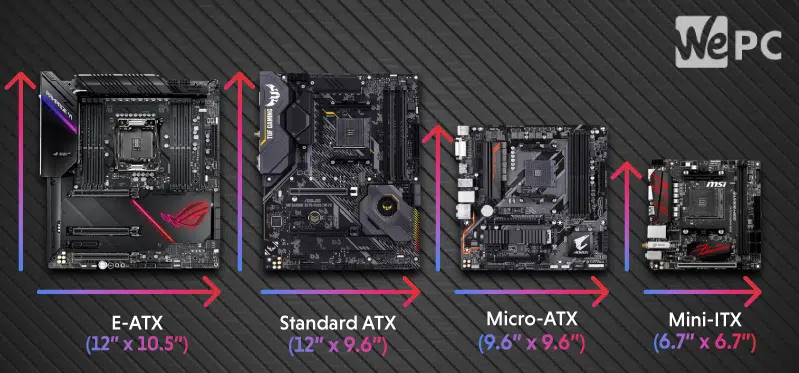

Facteur de forme de carte mère (taille et forme)

Le facteur de forme doit également être pris en compte lors du choix d’une carte mère car leur taille peut varier un peu. Les cartes plus petites ont souvent moins de RAM et de fentes GPU, ainsi que moins de connexions SATA.

Les facteurs de forme les plus couramment utilisés pour un ordinateur de bureau standard, dans l’ordre du plus petit au plus grand, sont :

  • Mini ITX
  • Micro ATX
  • ATX
  • E-ATX

Ce ne sont que des tailles de bureau standard. Il existe plus de tailles de cartes mères pour d’autres applications, telles que les cartes serveur.

Le La carte mère ATX est la taille la plus couramment utilisée pour les ordinateurs standard et est probablement celle que vous voudrez utiliser à moins que vous ne cherchiez quelque chose de significativement plus petit ou que vous vouliez une génération de serveur.

RAM

La RAM, ou Random Access Memory, est souvent mal comprise et peut être déroutante en ce qui concerne les vitesses et avec quoi elle est compatible.

Capacité

Beaucoup d’utilisateurs occasionnels n’auront pas besoin de s’inquiéter de maximiser leur RAM, mais peut-être que vous voulez construire une bête d’une machine et maximiser tout. Si c’est le cas, faites attention à ce qu’est la mémoire maximale de votre carte mère.

Typiquement, une carte mère moderne supporte jusqu’à 64 Go de RAM, mais certains prennent en charge plus ou moins que cela.

Vitesse

Lorsque vous regardez ce dont la RAM est capable, votre plus grande préoccupation est la vitesse. Pour DDR4 (la génération actuelle de RAM), la vitesse d’origine est maximisée à 2133 Mhz. Tout ce qui suit est techniquement un overclock.

Lorsque la RAM est évaluée sur 2133 Mhz, ce n’est pas une vitesse de stock. Dans ce cas, il vous permet de savoir qu’il est évalué pour être overclocké à cette vitesse spécifiée. Lorsque vous achetez de la RAM avec des vitesses supérieures à 2133 Mhz, assurez-vous que votre carte mère la prend en charge.

Compatibilité du processeur

Lors de la recherche de RAM, vous pouvez voir la mention de sa compatibilité avec les processeurs AMD ou Intel. Ne vous inquiétez pas, ils sont toujours compatibles avec l’un ou l’autre, et c’est généralement juste du marketing pour une vitesse overclockée.

Souvent, la RAM est livrée avec deux profils « XMP » définis par le fabricant qui est optimisé pour un processeur spécifique. La plupart des processeurs de l’une ou l’autre marque fonctionnent généralement avec ces profils, bien qu’il puisse parfois être nécessaire de modifier un peu pour des vitesses nominales plus élevées.

Chaînes : Double, Quadruple

La RAM est également disponible en kits double ou quadruple canal, permettant une plus grande bande passante. Bien que la RAM double et quadruple canaux soit la plupart du temps standard, vérifiez ce que votre carte mère prend en charge.

Cartes graphiques : AMD Radeon vs Nvidia

Les cartes graphiques vous donnent le meilleur coup de pouce en termes de performances pour les graphismes et les jeux, mais sont souvent la partie la plus indulgent de votre construction. Pardonnez en ce qui concerne la compatibilité, pas votre portefeuille ; les cartes graphiques sont chères.

Pas de prises ; Juste PCIe

La compatibilité de la carte mère n’est généralement pas un problème concernant les cartes graphiques, car celles-ci ne nécessitent pas de prise ou de chipset spécifique à la carte vidéo.

PCIe est rétrocompatible, donc même une carte graphique PCIe 3.0 fonctionnera sur une carte mère plus ancienne qui n’a que PCIe 2.0. Bien que PCIe 3.0 a plus d’allocation de bande passante, il est donc optimal.

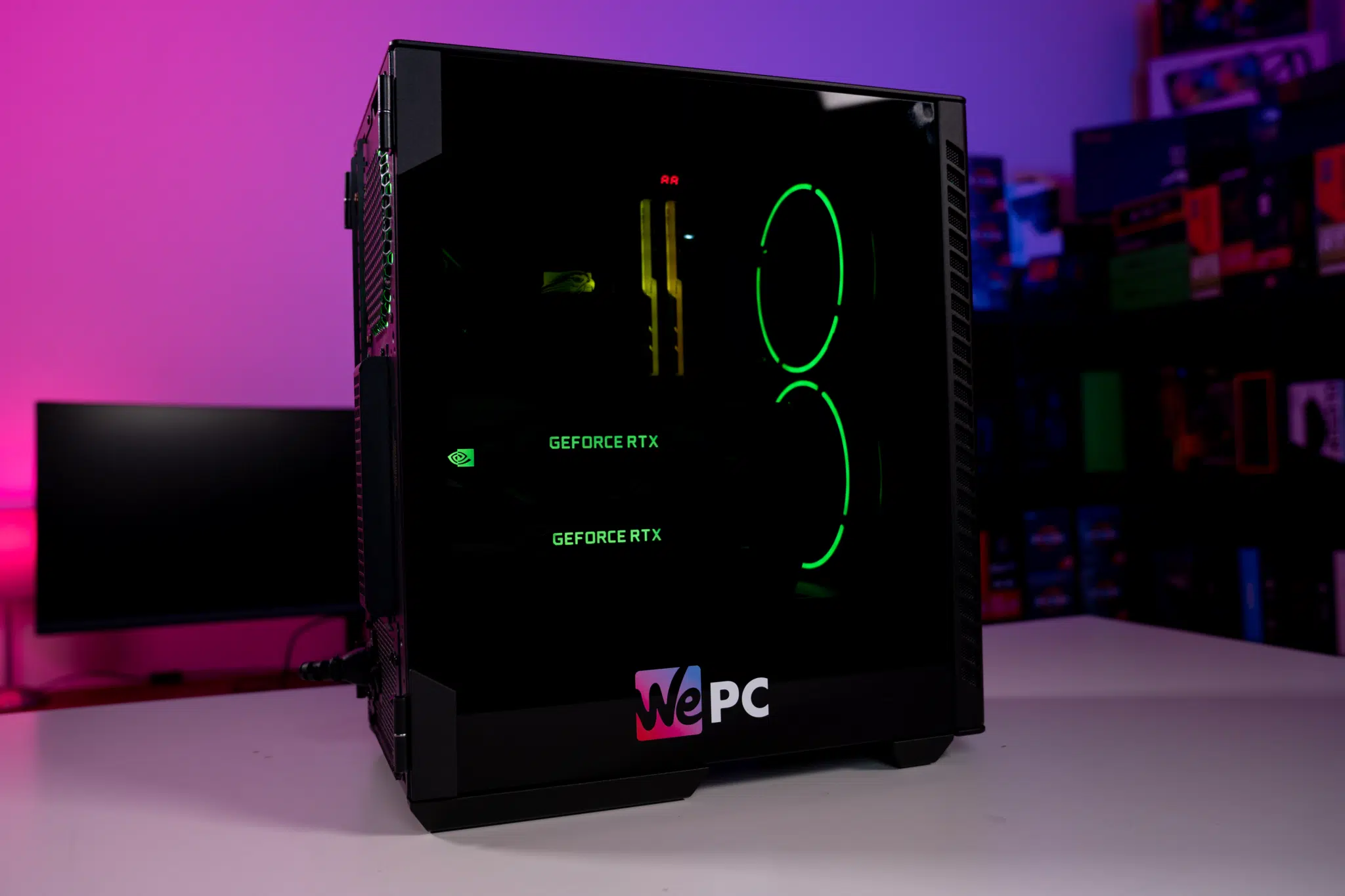

Exécution de plusieurs cartes graphiques

Bien que l’exécution de plusieurs cartes graphiques dans un seul ordinateur n’est pas tout à fait rare pour une plate-forme de jeu puissante, c’est toujours l’un des problèmes de compatibilité les plus courants.

Pour exécuter plusieurs cartes graphiques, vous devrez trouver des modèles marqués soit « AMD Crossfire ou Nvidia SLI/NVLink » C’est la façon dont AMD et Intel relient deux cartes graphiques ensemble.

Cependant, les cartes graphiques marquées « SLI ou Crossfire Ready » peuvent toujours être utilisées par elles-mêmes.

S’ assurer que vos disques durs sont compatibles

Il n’y a pas grand-chose à prendre en compte lors du choix d’une solution de stockage, car la plupart des disques utilisent toujours une connexion standard de données SATA et d’alimentation.

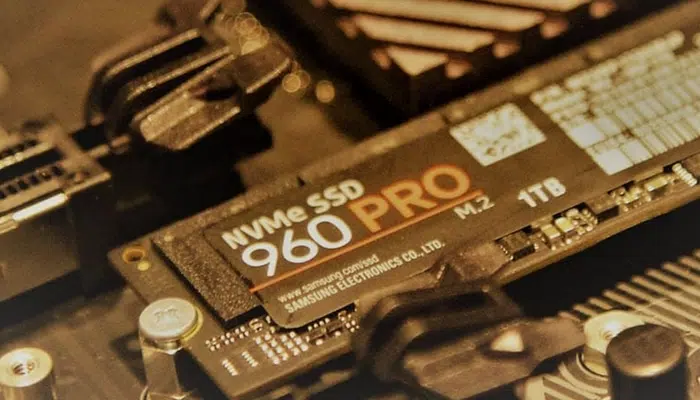

Lecteur SSD de type M.2

Toutefois, si vous envisagez d’utiliser un disque SSD de type M.2 plus récent, vous devrez vérifier les spécifications de votre carte mère car certains ne le prennent pas encore en charge.

Le facteur de forme M.2 couramment utilisé utilise un mini connecteur PCIe sur la carte mère et est souvent associé à un nombre, tel un M.2 2280.

Cela vous permet de connaître la longueur et la largeur du lecteur, car certaines cartes mères ne permettent qu’un M.2 plus court comme un M.2 2240.

Le mélange et l’assortiment est cool

Vous pouvez avoir plusieurs lecteurs et types de stockage sur votre ordinateur, à condition que vous ayez des connexions adéquates. Mélange et correspondance est également correct car un NVMe, un SSD et un lecteur mécanique sont tous compatibles les uns avec les autres.

Une affaire est-elle vraiment importante ?

Lors de la vérification de la compatibilité, il le fait absolument ! Il y a trois choses principales auxquelles vous souhaitez réfléchir lors de la vérification de la compatibilité : le facteur de forme (taille), le jeu de carte graphique et le flux d’air.

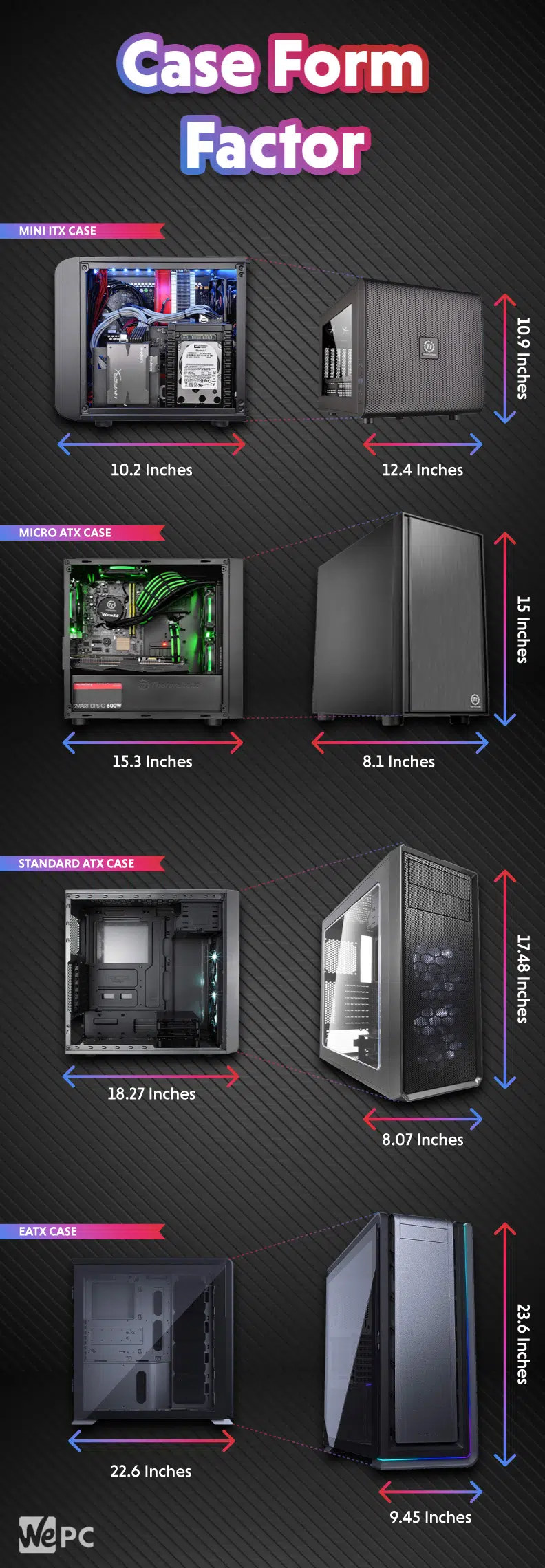

Facteur de forme et jeu de carte graphique

Les cartes mères sont disponibles en plusieurs tailles, et vous devrez trouver un étui qui correspond.

Certains petits boîtiers peuvent avoir une place limitée pour la carte graphique. Chaque boîtier doit indiquer la hauteur et la longueur maximale de la carte graphique, et chaque fabricant de cartes graphiques doit fournir ses dimensions pour vous.

Parmi les autres problèmes de taille, mentionnons l’espace de votre solution de refroidissement, qu’il s’agisse de ventilateurs ou quelque chose de plus avancé, et la mémoire étendue dont vous pourriez profiter.

Le refroidissement

Lors de la mise à niveau de votre refroidisseur de stock, vous devrez vous assurer correspond à la prise de votre carte mère.

Les dissipateurs de chaleur du processeur sont assis sur le dessus, ce qui signifie qu’il utilise le même socket que le processeur lui-même. Quel que soit le refroidisseur que vous décidez de choisir doit également être compatible avec le socket du processeur.

Lorsque vous choisissez une option de refroidissement liquide, vous devrez vous assurer que votre étui a suffisamment d’espace. Un refroidisseur de liquide utilise un radiateur qui a généralement entre un à trois ventilateurs et aura besoin d’un boîtier avec une disposition de ventilateur compatible.

Est-ce qu’il alimente tout ?

Vos composants ont des besoins spécifiques en matière d’alimentation et il est essentiel de s’assurer que votre alimentation correspond à ces exigences.

Puissance de la carte mère et du processeur

Votre carte mère aura deux zones qui ont besoin d’énergie : la carte mère elle-même et le processeur. Votre carte mère utilisera un connecteur d’alimentation 24 broches et la puissance de votre processeur varie de 2 broches à 8 broches.

Puissance GPU

Une carte graphique peut utiliser n’importe où entre un 4 broches à un Connecteur 12 broches, en fonction de la puissance dont il a besoin.

Puissance de stockage

Les disques durs et SSD qui utilisent une connexion SATA auront également besoin d’alimentation électrique pour leur être fourni. Si vous envisagez d’utiliser plusieurs disques durs, assurez-vous que votre bloc d’alimentation est fourni avec suffisamment de connecteurs.

Ventilateurs, LED, etc.

Si vous envisagez d’ajouter quelque chose de plus comme des LED et des ventilateurs qui ne sont pas en panne d’alimentation de la carte mère, assurez-vous que votre bloc d’alimentation dispose des connexions correctes.

Trouver l’affichage qui vous convient

Il existe de nombreux styles de moniteurs sur le marché, et ils sont livrés avec une variété de fonctionnalités et de mises à niveau par rapport à leurs ancêtres.

Type de connecteur

Les trois types de connecteurs les plus couramment utilisés actuellement pour les écrans sont DVI, HDMI et Displayport. La plupart des cartes graphiques ont maintenant au moins un ou deux de ces connecteurs, généralement au moins un HDMI.

Résolution

Les moniteurs haute résolution sont en hausse et descendent dans prix, les rendant plus abordables que jamais. Avant de sortir et d’en acheter une, vous devez vous assurer que votre carte graphique est évaluée pour une résolution plus élevée, car la plupart des cartes graphiques ne sont toujours pas capables d’exécuter vraiment des graphiques 4K.

Options de bonus

En fonction de votre carte graphique, vous pouvez obtenir un moniteur doté de fonctionnalités avancées telles qu’un taux de rafraîchissement plus élevé ou Freesync/G-Sync activé. Peut-être même les deux si vous avez le budget.

AMD FreeSync et Nvidia G-Sync sont d’excellentes fonctionnalités à avoir sur un moniteur si votre carte graphique le prend en charge. Sur certaines cartes graphiques compatibles, cela permet aux fréquences d’images du jeu de se synchroniser avec la fréquence de rafraîchissement de votre moniteur pour éviter les déchirures d’écran.

Liste de vérification de compatibilité

Nous avons maintenant parlé des éléments essentiels à la construction de votre ordinateur et de la façon de nous assurer qu’ils sont tous compatibles. Cela peut être beaucoup d’informations à retenir, surtout si vous êtes nouveau dans ce domaine.

Afin d’aider avec cela, je vais fournir une liste de contrôle pratique que vous pouvez utiliser pour vous assurer de ne rien oublier.

  • CPU et carte mère
    • Type de douille
    • Chipset
    • Facteur de forme
  • RAM
    • Vitesses
    • Profil XMP
    • Double/Quad Channel ?
  • Cartes graphiques
    • Capable Crossfire/SLI (si vous utilisez plus d’une carte graphique)
  • Stockage
    • Connexion du lecteur (SATA, M.2, disque dur)
  • Le refroidissement
    • Type de douille de refroidisseur de rechange
    • Taille du radiateur refroidisseur liquide
  • Puissance
    • Connecteurs broches : avez-vous les bons
    • Puissance de sortie adéquate
  • Cas
    • Emplacements adéquats pour les ventilateurs
    • Support de radiateur
    • Formulaire
    • facteur Liquidation du GPU

Dernier mots

Maintenant que vous êtes armé des informations dont vous avez besoin pour vous assurer que votre système est compatible, vous pouvez aussi devenir un professionnel de la construction informatique. Qu’est-ce que tu construis ?

Il peut s’agir d’un grand nombre d’informations à traiter au début, mais avec le temps, cette liste de contrôle deviendra une seconde nature. Après un certain temps, vous vous rendrez compte que vous n’avez même pas besoin de le référencer, et vous savez déjà si un composant est compatible ou non sans même vérifier les spécifications.

J’ espère que cet article vous aide, et j’ai hâte de voir les builds que vous venez avec après avoir lu cet article.
